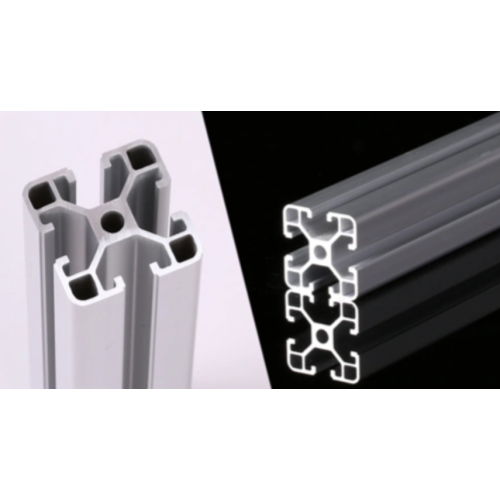

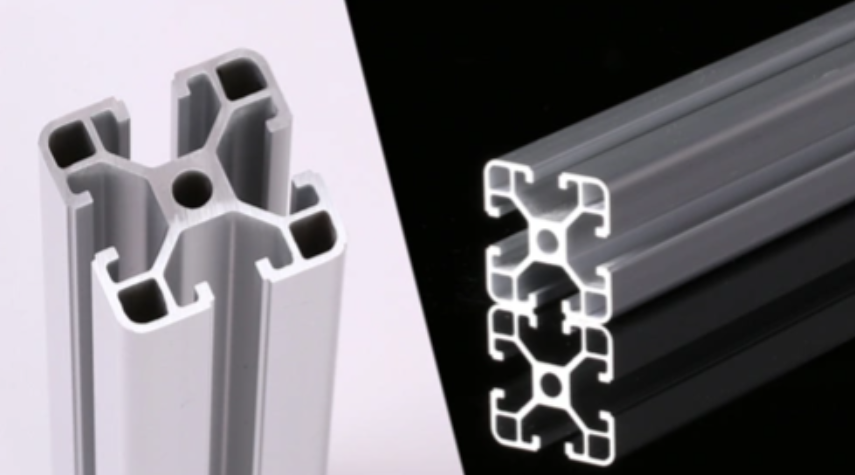

20x20 T- 슬롯 V 슬롯 알루미늄 프로파일

지불 유형: L/C,T/T
인 코텀: FOB,CFR,CIF,EXW
최소 주문량: 1 Piece/Pieces
수송: Ocean,Land,Air,Express

우리를 동요하십시오

최신 가격을 얻으십시오



PRODUCT ATTRIBUTES



Overview

제품 속성

상표: 심판

Overview

공급 능력 및 추가 정보

수송: Ocean,Land,Air,Express

지불 유형: L/C,T/T

인 코텀: FOB,CFR,CIF,EXW

포장 및 배송

판매 단위:	Piece/Pieces

제품 설명

HG081 20 × 20 T 슬롯 V 슬롯 알루미늄 프로파일-500 단어 영어 소개

HG081 20 × 20 T 슬롯 V 슬롯 알루미늄 프로파일은 강도를 희생하지 않고 모듈성을 요구하는 제조업체, 엔지니어 및 산업 설계자를 위해 엔지니어링 된 정밀 추출 구조 프레임 구성 요소입니다. 정확히 20 mm × 20 mm 의이 프로파일은 하나의 소형 레일 (T-Slot과 V-Slot)의 두 가지 인기있는 장착 표준을 결합하여 선형 모션 응용 프로그램과 다양한 90도 연결을 가능하게합니다. 6063-T5 알루미늄 합금으로 제조 된이 제품은 미터당 약 0.97kg의 전체 체중을 낮게 유지하면서 부식성, 강성 및 가공성의 균형 균형을 제공합니다.

HG081 시리즈의 시그니처 기능은 이중 기능 홈입니다. 외부 립은 표준 M5 T- 넛, 볼트 및 괄호를 받아들이는 기존의 6mm T 슬롯을 형성하여 프레임, 인클로저 또는 로봇 섀시의 빠른 조립을 허용합니다. 내부 그루브는 v- 휠의 선형 베어링 표면으로 작용하는 5 ° V 슬롯으로 정밀 매화됩니다. 이렇게하면 소형 3D 프린터, 카메라 슬라이더 또는 데스크탑 CNC 머신을 구축 할 때 추가 선형 레일이 필요하지 않습니다. V- 슬롯의 동심 가공은 300mm 스팬에 걸쳐 0.05mm 미만의 런아웃을 보장하여 적당한 하중 하에서도 부드러운 움직임을 제공합니다.

프로파일의 각면에는 두 개의 동일한 슬롯이 전달되어 센서, 케이블 체인 또는 인쇄 액세서리를 장착 할 수 있습니다. 슬롯 모서리는 디버링되고 매트 블랙 마감 처리로 지문에 저항하고 소비자를 향한 제품에 균일 한 모양을 제공합니다. 엔드 페이스는 톱컷 정사각형 ~ ± 0.3mm이며 즉시 통합 할 수 있지만 소프트 알루미늄은 사용자 정의 엔드 캡을 빠르게 드릴링하거나 탭할 수 있습니다.

HG081 프로파일은 20 시리즈 패스너의 전체 생태계와 호환됩니다 : 해머 헤드 T- 넛, 드롭 인 너트, 코너 브래킷, Gussets 및 피벗 조인트. 20mm 프로파일은 대부분의 3D 프린터 베드 및 레이저 컷 플레이트의 그리드 간격과 일치하므로 개조는 플러그 앤 플레이입니다. 선형 모션 빌드의 경우 V- 슬롯은 표준 625-2RS 베어링이있는 OpenBuilds 스타일의 솔리드 또는 폴리 카보네이트 휠을 허용하여 트윈 휠이 사용될 때 캐리지 당 최대 40kg의 동적 하중 용량을 제공합니다.

가벼운 자동화 프레임 및 실험실 테스트 장비에서 LED 조명 그리드 및 전시 부스까지의 응용 프로그램. 제조업체는 M3 또는 M4 셀프 테이핑 나사에 대한 준비 상태를 슬롯 입술에 직접 알리므로 3D 프린트 어댑터 또는 센서 보드를 빠르게 첨부 할 수 있습니다. 산업 사용자는 간단한 어댑터 플레이트를 통해 40 × 40 또는 45 × 45 프로파일과 완벽하게 통합 할 수있는 능력을 평가하여 프로토 타입을 재 설계없이 프로덕션 라인으로 확장합니다.

250mm, 500mm, 1m 및 2m의 표준 길이로 제공되는 HG081 프로파일은 요청시 사용자 정의 절단으로 ± 0.5mm의 내성이 될 수 있습니다. 번들 키트에는 일치하는 브래킷, 너트 및 엔드 캡이 포함되어있어 모든 프로젝트를 점프 시작합니다. 컴팩트 한 델타 로봇을 프로토 타이핑, 데스크탑 레이저 조각사를 업그레이드하거나 모듈 식 전자 실험실 구축하든 HG081 20 × 20 T 슬롯 V 슬롯 알루미늄 프로파일은 최신 엔지니어링 워크 플로우에서 요구하는 정밀성, 호환성 및 적응성을 제공합니다.
